告別機房蜘蛛網！24/7 不斷電架構與 VESDA 極早期預警系統全解析｜茂盛弱電工程白皮書
一、機房建置的標準化流程與失敗陷阱
在雲端運算與 AI 應用的時代，機房不再只是存放伺服器的房間，而是企業營運的「中樞神經」。許多企業為了節省初期成本，選擇了缺乏整體規劃的低價廠商。然而，一個設計不良的機房，輕則導致網路斷續影響工作效率，重則因電力或散熱問題引發設備燒毀甚至火災。
身為專業弱電監工工程師，我們深知「穩定」來自於對細節的極致要求。一個成功的機房工程，必須依循「先規劃、後施工、嚴驗收」的邏輯：
- 需求分析與載重評估（Discovery）：不僅評估現有 IT 設備總功耗（kW）與未來 5-10 年的擴充空間，更須嚴格計算樓板荷重（kg/m²），確保高密度伺服器與 UPS 電池櫃的結構安全。
- 空間與氣流規劃（Layout）：設計機櫃擺放位置，明確區分冷熱通道，避免熱回流。高架地板的高度需依據冷卻風量進行流體力學計算（通常建議 30-45 公分以上）。
- 基礎工程施作：高架地板鋪設（防靜電設計）、防雷防突波接地系統（接地電阻需小於標準歐姆值）、以及具備抗震阻尼的機櫃固定工程。
- 系統整合（Integration）：UPS 電力系統、精密空調、環境監控、消防氣體（如 FM-200 潔淨氣體）。
- 測試與認證（Validation）：進行線路點位測試（Fluke 物理層驗證）、空調滿載熱平衡測試並提供完工報告。
二、電力系統：確保 24/7 不斷電的關鍵
電力是機房的動力源。專業的電力規劃需包含對現有 IT 設備總功耗的精準評估，在架構上絕不能容許「單點故障」。除了基礎的配電盤（Panelboard）設計，更需要強大的備援切換邏輯。

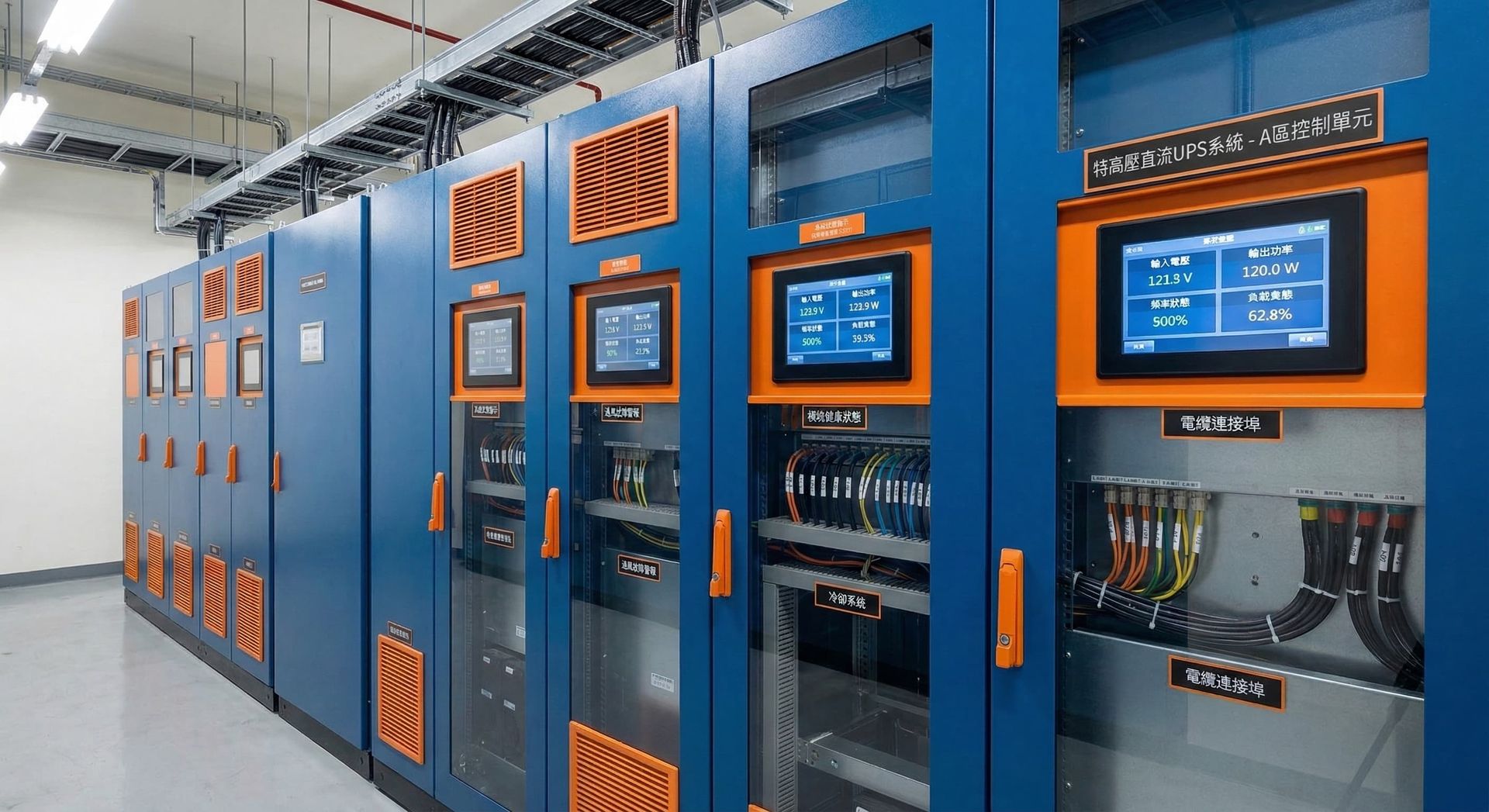

1. 雙路供電、N+1 備援與 ATS 自動切換
若條件允許，建議採用兩路不同變電所的市電進入，並配備 ATS (Automatic Transfer Switch) 自動切換開關。當主電源異常時，ATS 能在毫秒級內切換。配合 UPS 不斷電系統（N+1 備援設計），能確保在市電中斷時，伺服器無縫切換至電池供電，並完美銜接至柴油發電機啟動，真正達成 Zero Downtime（零停機時間）。
2. 智慧型 PDU (Power Distribution Unit)
導入智慧型 PDU 能即時監控單一機櫃、甚至單一插座的電壓與電流。當異常發生時，可進行遠端斷電隔離，避免因單一設備短路導致整排機櫃跳電的骨牌效應。
三、空調與熱能管理：解決局部過熱的痛點
機房最怕的不是熱，而是「熱點（Hot Spot）」。局部區域的高溫足以讓數百萬的伺服器瞬間當機或燒毀。現代機房設計已經揚棄了傳統的整體降溫，改採「精準冷卻（Precision Cooling）」。

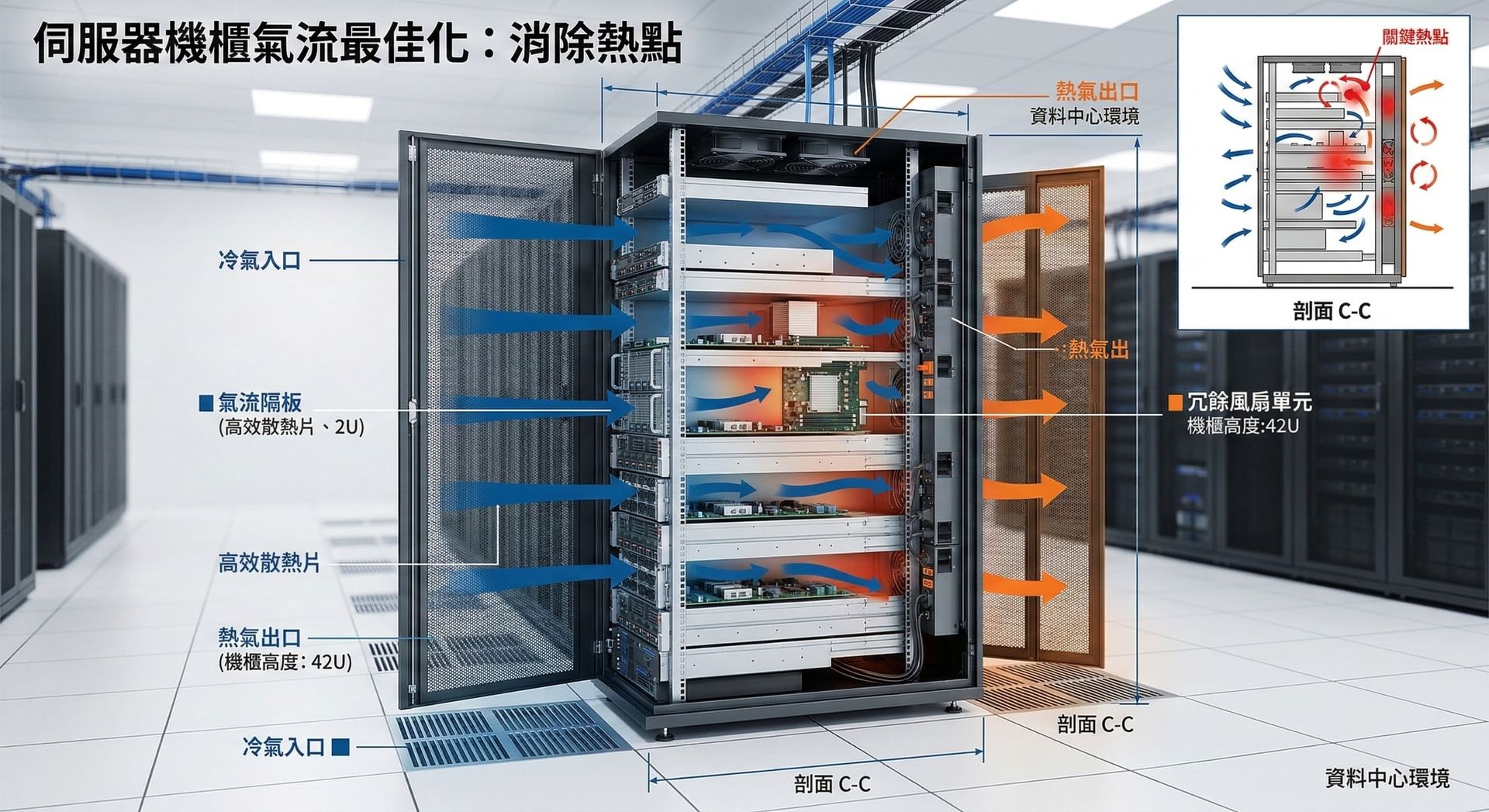

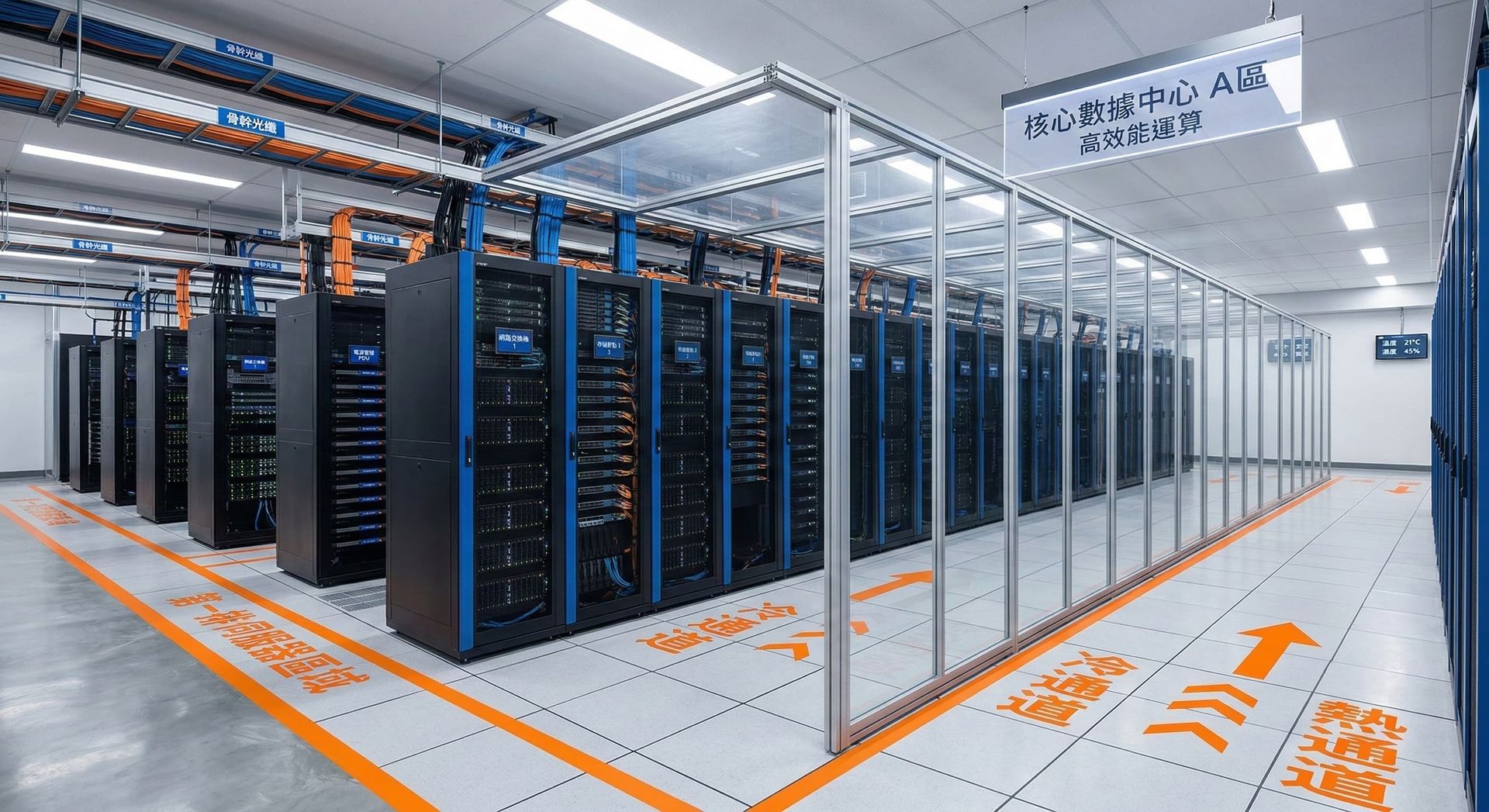

1. 冷熱通道隔離與盲板（Blanking Panel）技術
透過實體透明隔板封閉通道，將高架地板送出的冷空氣精確導向伺服器進氣面。在此架構下，機櫃內未安裝設備的空隙必須使用「盲板」封閉，防止熱廢氣回流至前方冷通道。這能大幅提升散熱效率並降低 PUE 值。
2. 精密空調 (CRAC) 的不可取代性
不同於一般家用空調，精密空調具備大風量、小焓差的特性，能 24 小時恆溫恆濕運作。環境過乾會產生靜電擊穿晶片；過濕則會凝結水珠導致設備短路。
四、弱電佈線與理線藝術：維護的生命線
這也是茂盛資訊最引以為傲的細節。混亂的線路不僅美觀欠佳，更會阻礙伺服器後方的散熱氣流。在發生網路斷線時，IT 人員若面對如「蜘蛛網」般的機櫃，根本無從查修。
1. 光纖骨幹與銅纜水平佈線
現代化機房通常採用「光纖（如 OM3/OM4 或單模光纖）」作為核心交換器之間的骨幹連線，確保 10G/40G 的超高頻寬；而伺服器端則使用 Cat.6A 銅纜進行水平佈線，並透過不同顏色的線材區分內網、外網與管理網段。

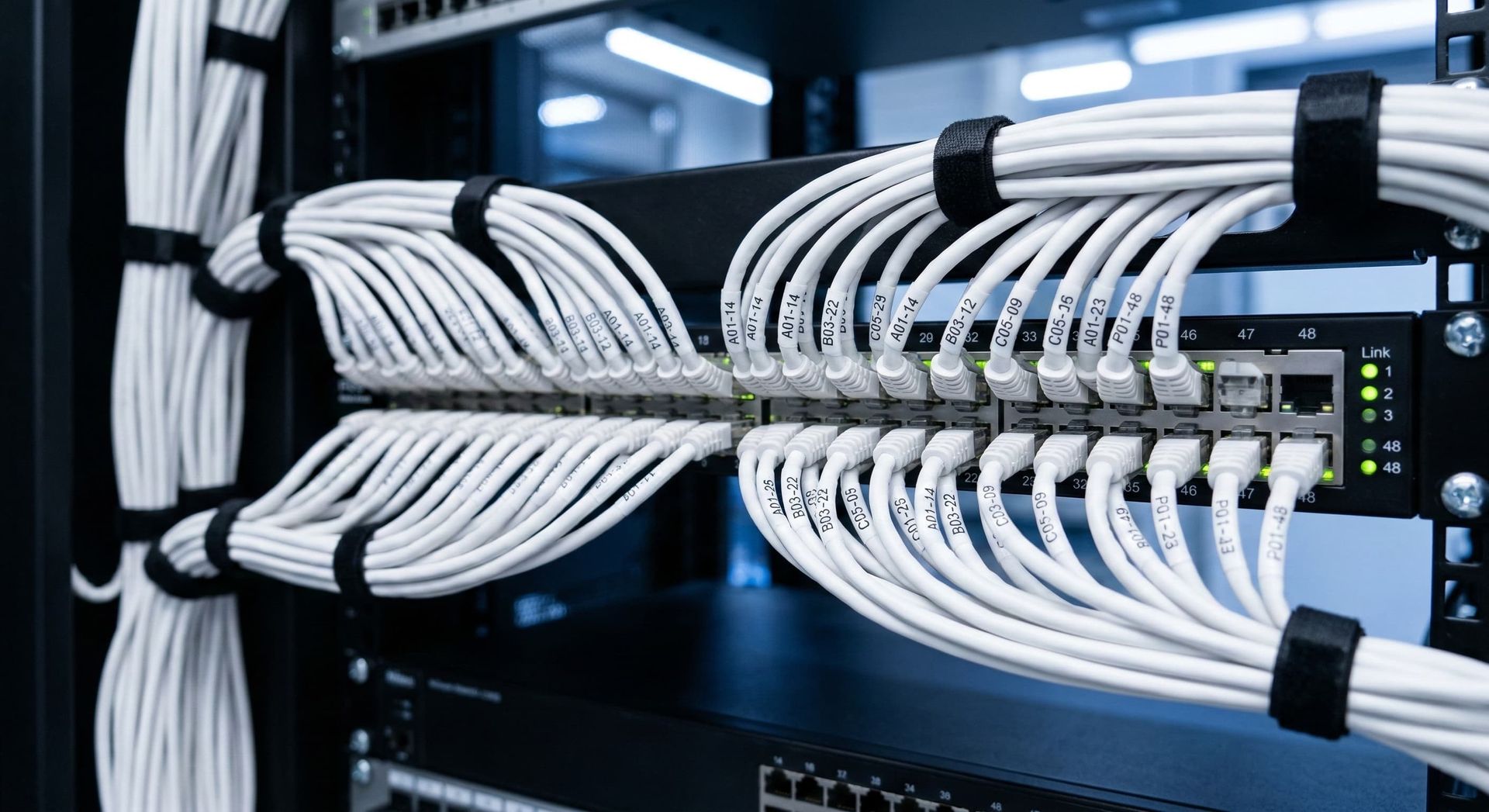

2. 標籤化管理與高密度配線架
每一條網路線或光纖，兩端皆需有耐磨的熱縮套管機器打印標籤。採用高密度配線架 (Patch Panel) 與理線槽 (Cable Manager) 能有效節省機櫃 U 數空間，並確保線路彎曲半徑（Bending Radius）符合傳輸標準，避免光纖折損或銅纜衰減。
五、無人值守的主動防禦：EMS 與 VESDA 系統
現代機房強調「主動告警」，而非事後補救。硬體設備再強大，若缺乏嚴密的監控與門禁安防，依然存在巨大的營運風險。
1. 整合門禁與環境參數監控 (DCIM/EMS)
即時回報溫濕度、電壓、煙霧狀態至手機 App。空調下方佈署感應繩，發生滲漏即刻告警。同時，機房大門應設置生物辨識（指紋/人臉）與防尾隨（Anti-passback）門禁系統，結合高畫質 CCTV 監控，所有進出紀錄皆與 EMS 系統連動，確保實體資安。
2. 極早期煙霧偵測 (VESDA)
在火災發生前，偵測空氣中的微量離子。如同警犬般主動抽氣分析，在電線外皮剛開始過熱悶燒、肉眼尚未見煙時便發出警報，為企業爭取黃金滅火時間。
六、實戰案例與工程驗收 SOP 指令清單
在一次舊機房整建案中，我們發現客戶原有的空調回風口被雜物遮蔽，導致機櫃頂部溫度高達 45度。經過我們重新規劃氣流組織，建立實體冷通道並安裝盲板後，在完全不增加空調電費的情況下，設備核心溫度成功降至標準的 25 度。這就是弱電工程的價值：用技術優化效率，用專業保護資產。
# 1. 物理層檢測 (Fluke DSX-8000 認證)- NEXT (近端串音衰減): 確保相鄰線對無干擾，指標需 > 預設標準 dB 值。
- Return Loss (回流損耗): 檢測接頭壓接品質，數值異常會導致封包重傳 (Packet Loss)。
# 2. 供電層檢測 (PoE Budget Calculation)- 公式: 總 PoE 瓦數 (W) = 設備數量 × (單台最大耗電量 + 15% 損耗安全值)。確保 Switch 供電池足夠。
拒絕成為維修孤兒！讓專業保護您的數位資產。企業級機房建置、網路結構化佈線、氣流散熱優化，請交給茂盛資訊。
聯絡人：茂盛弱電大佑
電話：(02) 2963-8858
官方 LINE ID：n02108980
七、機房建置常見問題 (10 大 FAQ)
1. 我們的機房很小，也需要做冷熱通道隔離嗎？ (點擊展開答案 ▼)
是的。缺乏氣流引導依然會造成冷氣短循環（冷空氣還沒吹到設備就被抽走），導致壓縮機頻繁啟動，不僅耗電且容易損壞。小型機房可採用簡易型的冷氣導風管或實體壓克力隔板來阻絕熱回流。
2. Cat.6 和 Cat.6A 網路線的價格差異大，升級的必要性為何？ (點擊展開答案 ▼)
Cat.6 的極限頻寬為 1Gbps (特定短距離可達 10G)，而 Cat.6A 具備更好的抗屏蔽能力，能穩定支援長距離的 10Gbps 傳輸。面對未來的 Wi-Fi 6/7 基地台或高畫質 AI 監控，Cat.6A 是確保骨幹網路在 10 年內不需重新拉線的最低標準。
3. UPS 不斷電系統的電池壽命大概多久？需要保養嗎？ (點擊展開答案 ▼)
一般鉛酸電池（VRLA）的設計壽命為 3-5 年，而新型鋰電池可達 8-10 年。UPS 絕對需要定期保養，包含內阻測試與放電測試。電池是化學品，若平時不保養，在真正停電的瞬間極可能發生「電池膨脹失效」的慘劇。
4. 一般大樓的消防灑水系統可以裝在機房嗎？ (點擊展開答案 ▼)
強烈不建議。水是電子設備的殺手。專業機房應將水霧或灑水系統關閉或改裝，並導入 FM-200 或 Novec 1230 等「潔淨氣體滅火系統」。這類氣體能在 10 秒內滅火，且不會在伺服器上殘留破壞性物質。
5. 收到不同廠商的報價單，價格落差高達一倍，該如何評估？ (點擊展開答案 ▼)
「魔鬼藏在細節裡」。低價報價單通常隱藏了：不提供 Fluke 測試報告、使用未認證的劣質線材、無標籤理線（日後維修成本極高），或是省略了 EMS 與 PDU 等監控設備。建議您要求廠商列出詳細的「施工規範與驗收標準」進行比較，而非僅看總價。
6. 機房高架地板的高度應該要多少才夠？ (點擊展開答案 ▼)
高架地板下方通常作為冷氣送風的靜壓箱（Plenum）與管線走線區。為了確保氣流暢通且不會因線路擁擠產生擾流，我們強烈建議高架地板高度至少需維持在 30 至 45 公分以上；若為高密度運算機房，甚至建議達到 60 公分。
7. 什麼是「盲板 (Blanking Panel)」？為什麼一定要裝？ (點擊展開答案 ▼)
盲板是用來遮蔽機櫃前方沒有安裝伺服器的「空 U 數」孔洞的塑膠或金屬板。如果不裝盲板，伺服器後方排出的高溫熱氣，會直接從這些空洞回流到前方吸氣孔，導致冷卻效率大幅崩潰。這是一項成本極低，但對防範熱點至關重要的防護措施。
8. 我們的舊機房能在「不停機」的狀況下進行散熱與佈線改造嗎？ (點擊展開答案 ▼)
可以的，這就是專業弱電工程團隊的實力展現。不停機改造（Live Migration/Upgrade）需要極度嚴謹的「分區切換計畫（Phased Cutover）」，並在施工期間架設臨時的工業用移動式空調與備援線路。茂盛資訊擁有豐富的活線作業經驗，能確保您的營運不受影響。
9. 光纖骨幹跟一般 Cat.6A 網路線的佈線規劃有什麼不同？ (點擊展開答案 ▼)
Cat.6A 銅纜（RJ45）主要用於機櫃內伺服器到交換器（ToR Switch）的短距離連線（水平佈線）；而光纖（Fiber）具備極低延遲與防電磁干擾特性，專門用作跨機櫃、跨樓層的核心交換器互連（骨幹佈線）。光纖非常脆弱，施工時對彎曲半徑與理線槽的保護要求遠高於銅纜。
10. 機房門禁系統可以和我們公司的考勤或 HR 系統結合嗎？ (點擊展開答案 ▼)
完全可以。現代化機房的門禁控制器支援標準的 Wiegand（韋根）或 OSDP 通訊協定，並提供 API 串接。您可以設定只有特定 IT 人員憑指紋或人臉辨識才能進入，且所有進出紀錄皆可無縫匯出至公司既有的人資考勤或資安稽核系統中，符合 ISO 27001 的規範。
